32F429IDISCOVERY TFT-LCD에 다양한 색 출력하기 - 2
2019. 7. 18. 01:29ㆍ임베디드/32F429IDISCOVERY

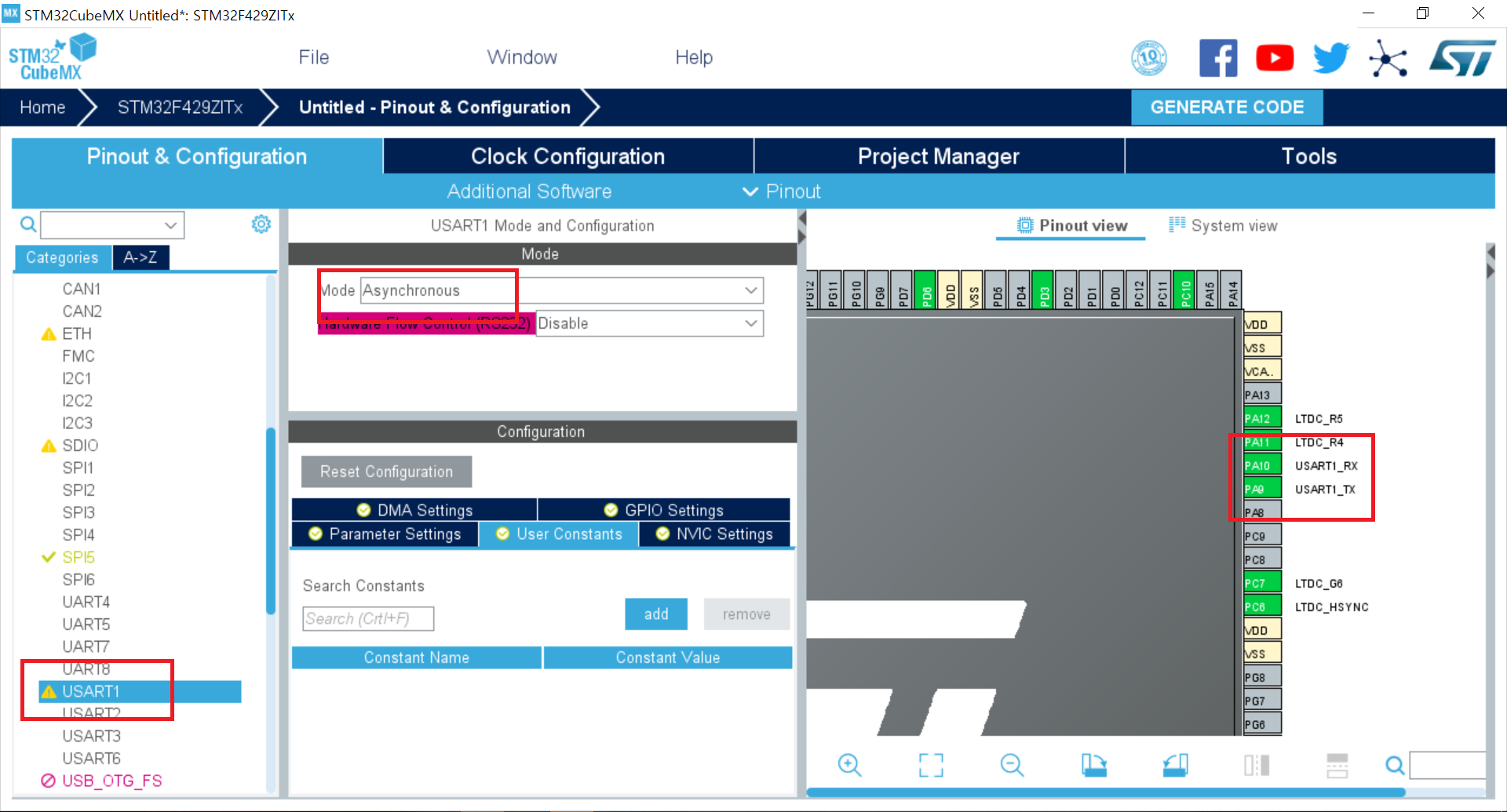

1. CubeMX에서 UART, SPI5, LTDC를 설정해야 한다

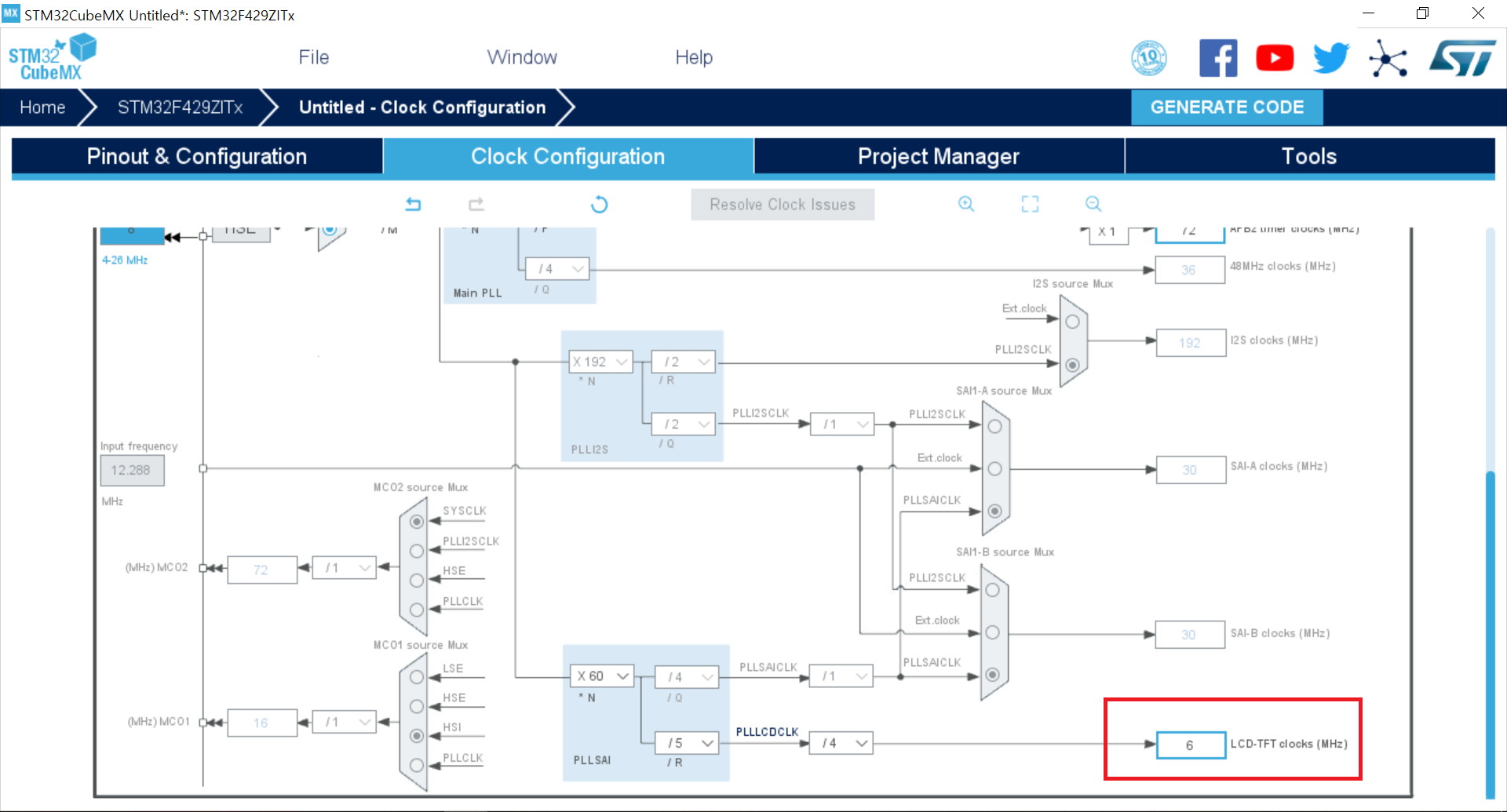

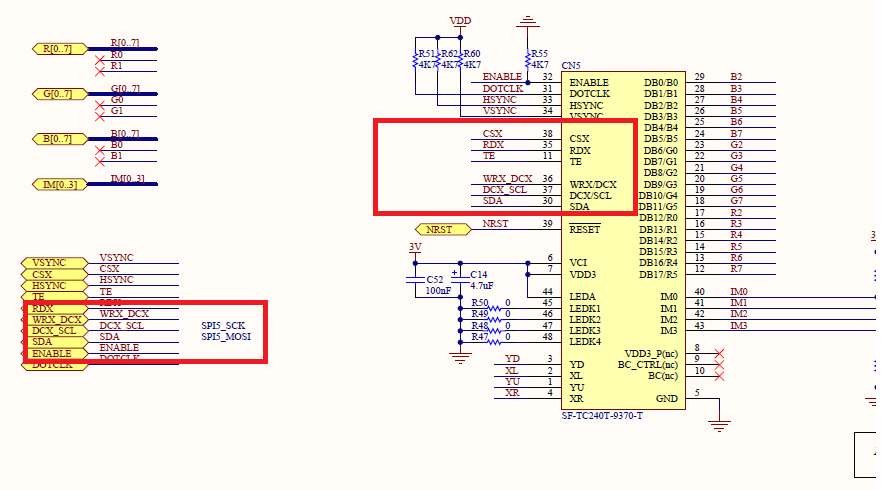

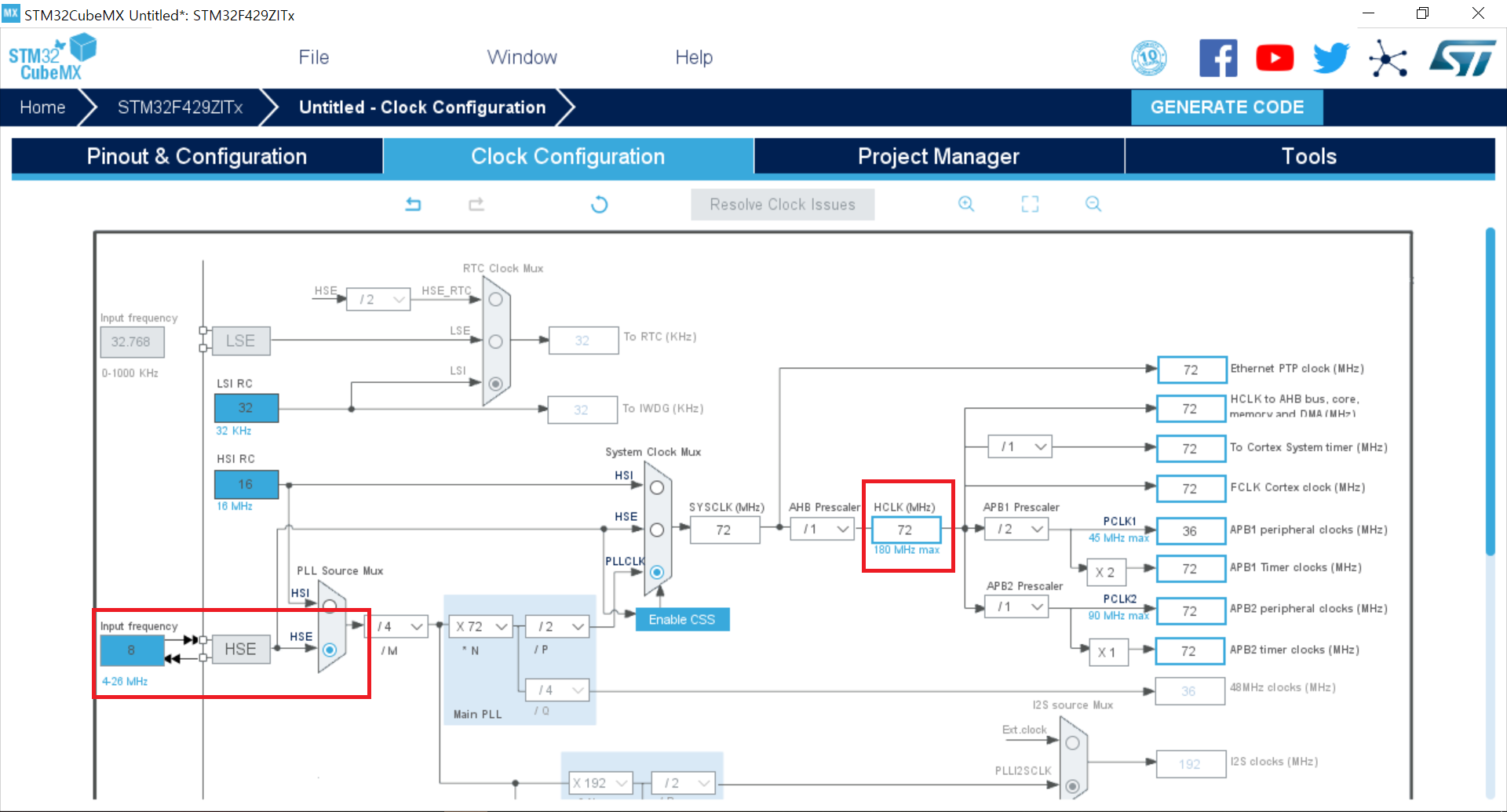

SPI5번과 TFT가 연결되었음을 알 수 있다. 연결 전에 Clock 설정을 다음과 같이 해주어야만 한다


그리고 가장 중요한 것이 DOTCLK가 6MHz의 클럭으로 동작해야한다

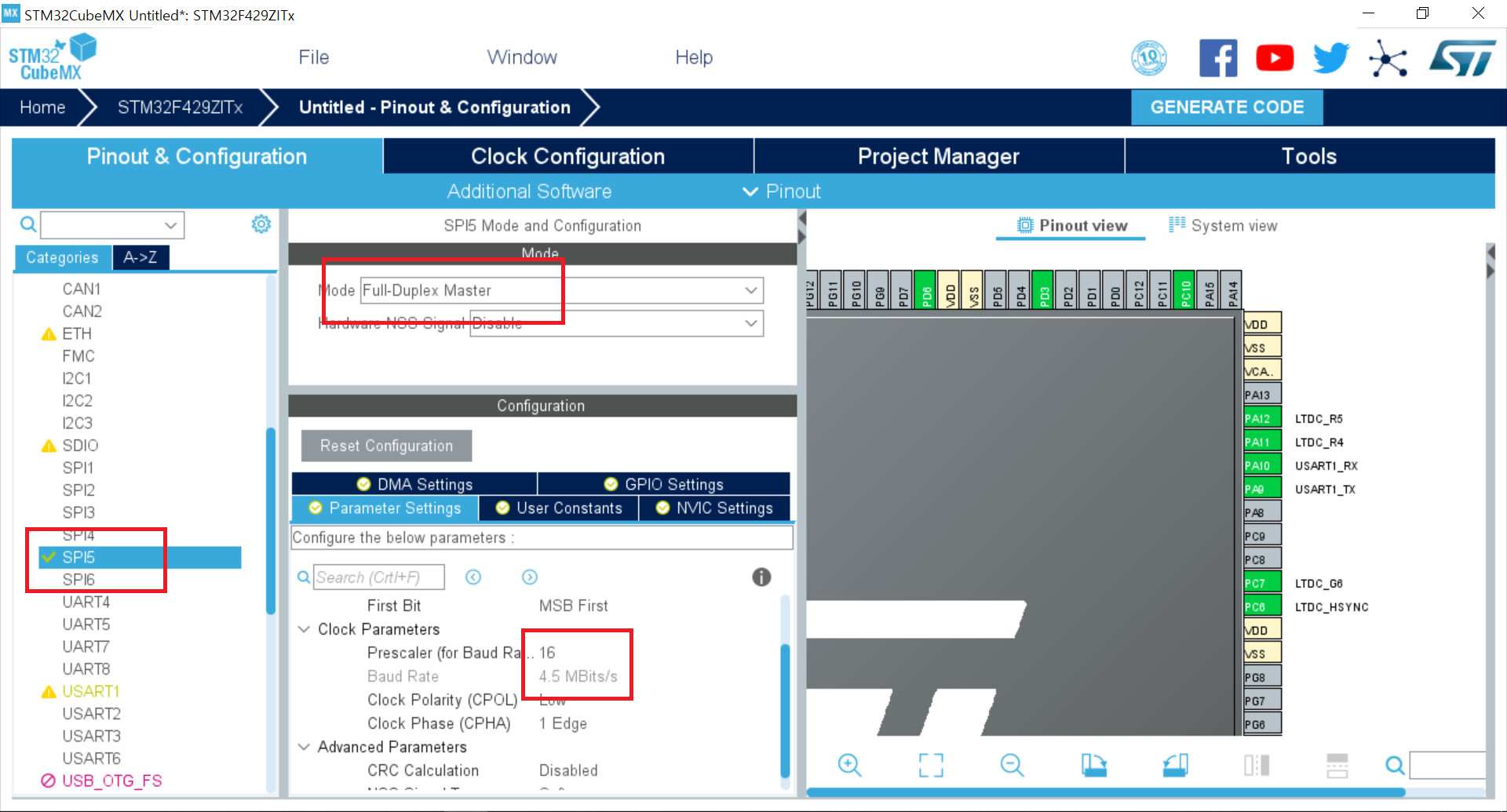

SPI5번을 설정하고 분주비를 16으로 맞춰주도록 한다

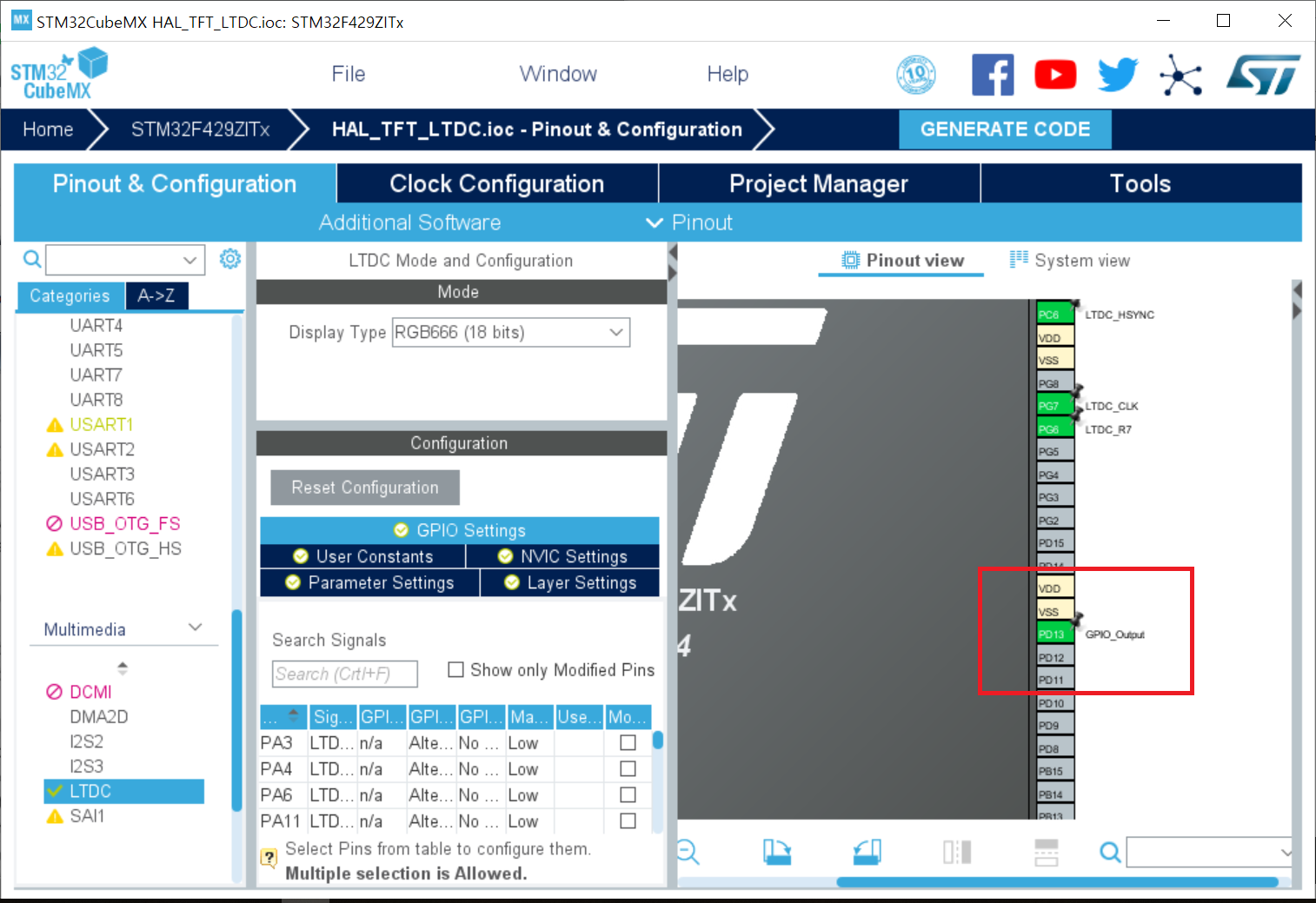

SPI에 사용되는 SS핀과 추가적으로 데이터와 명령어를 구분하는 D/CX핀도 따로 연결해야므로 반드시 PC2와 PD13을 출력으로 설정하도록 한다

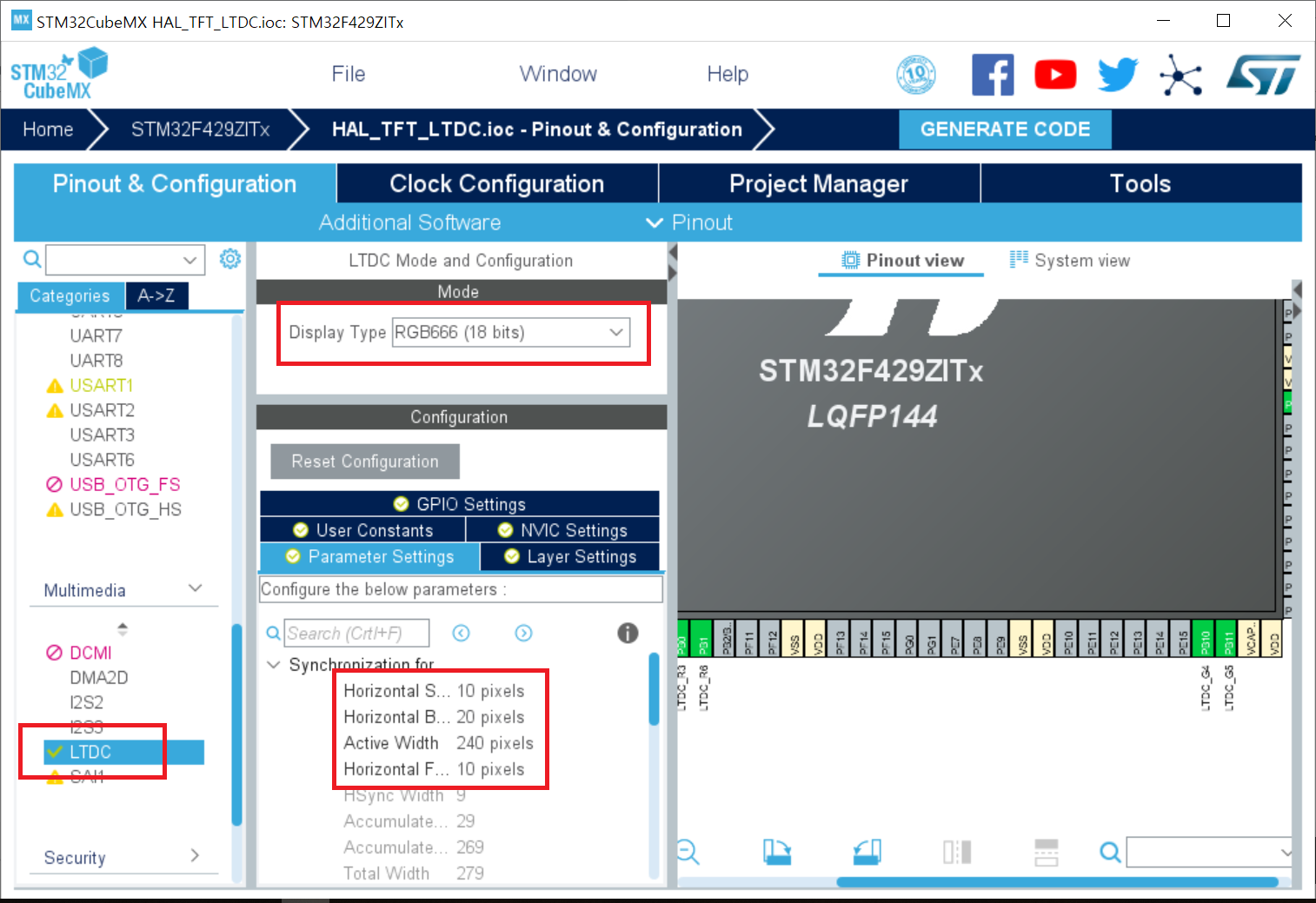

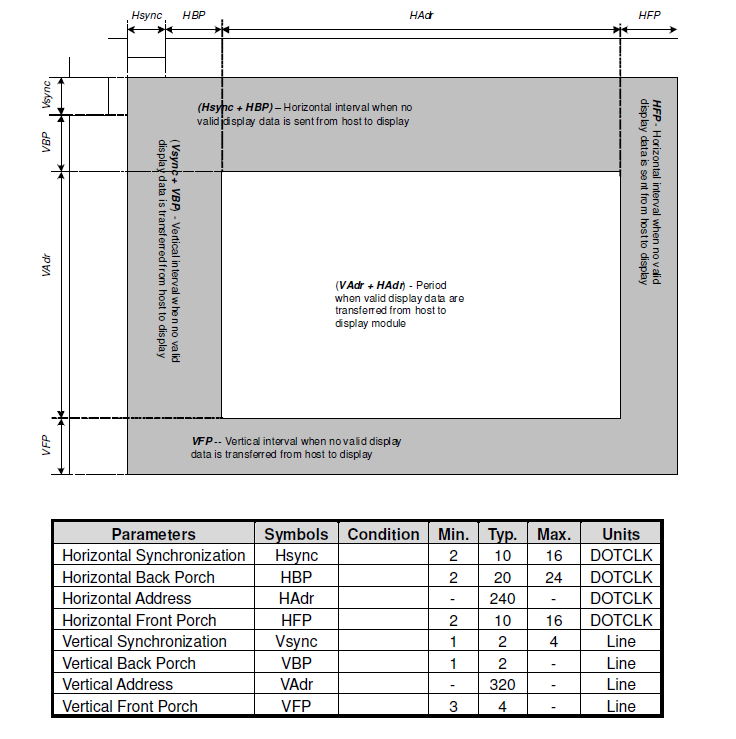

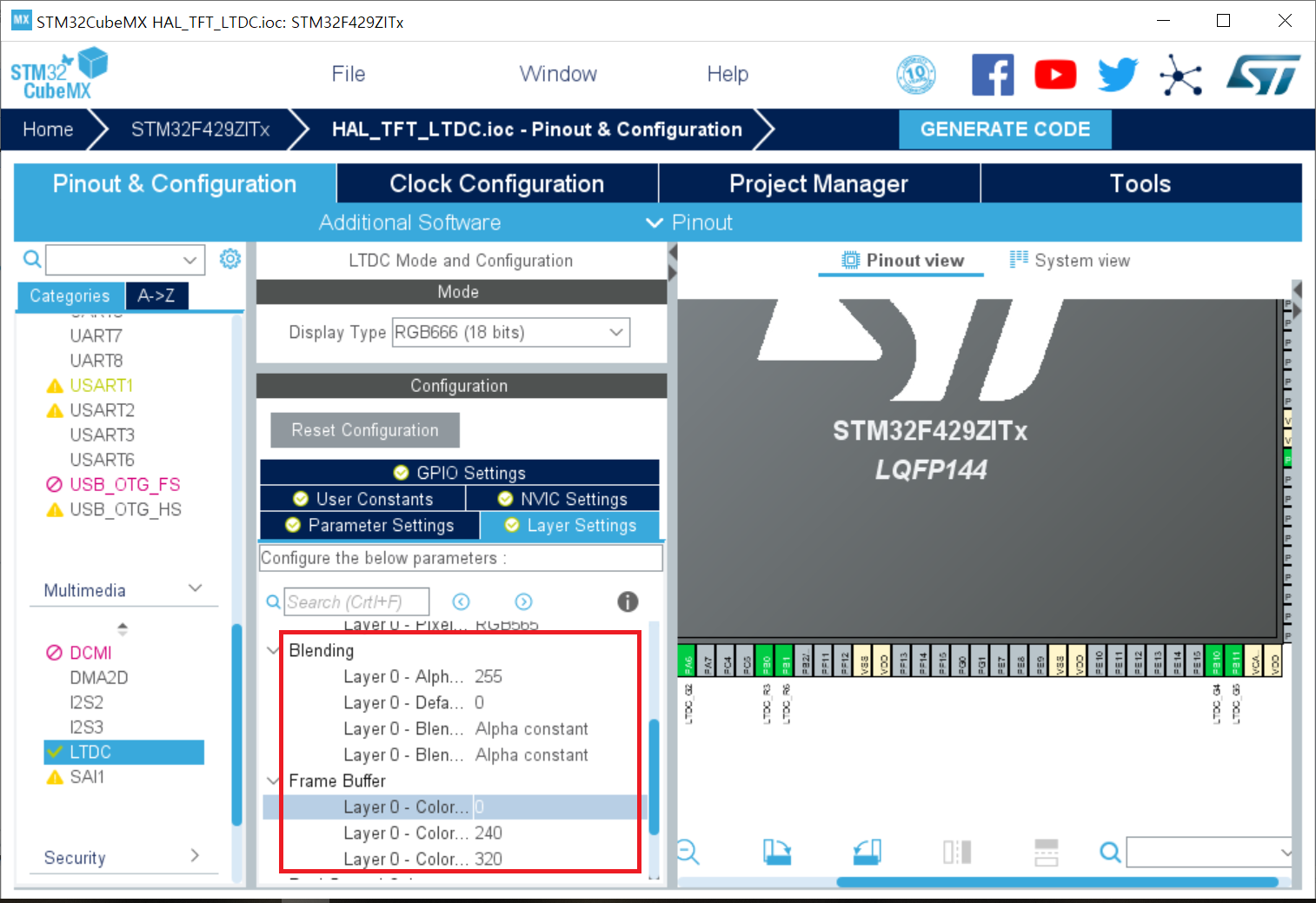

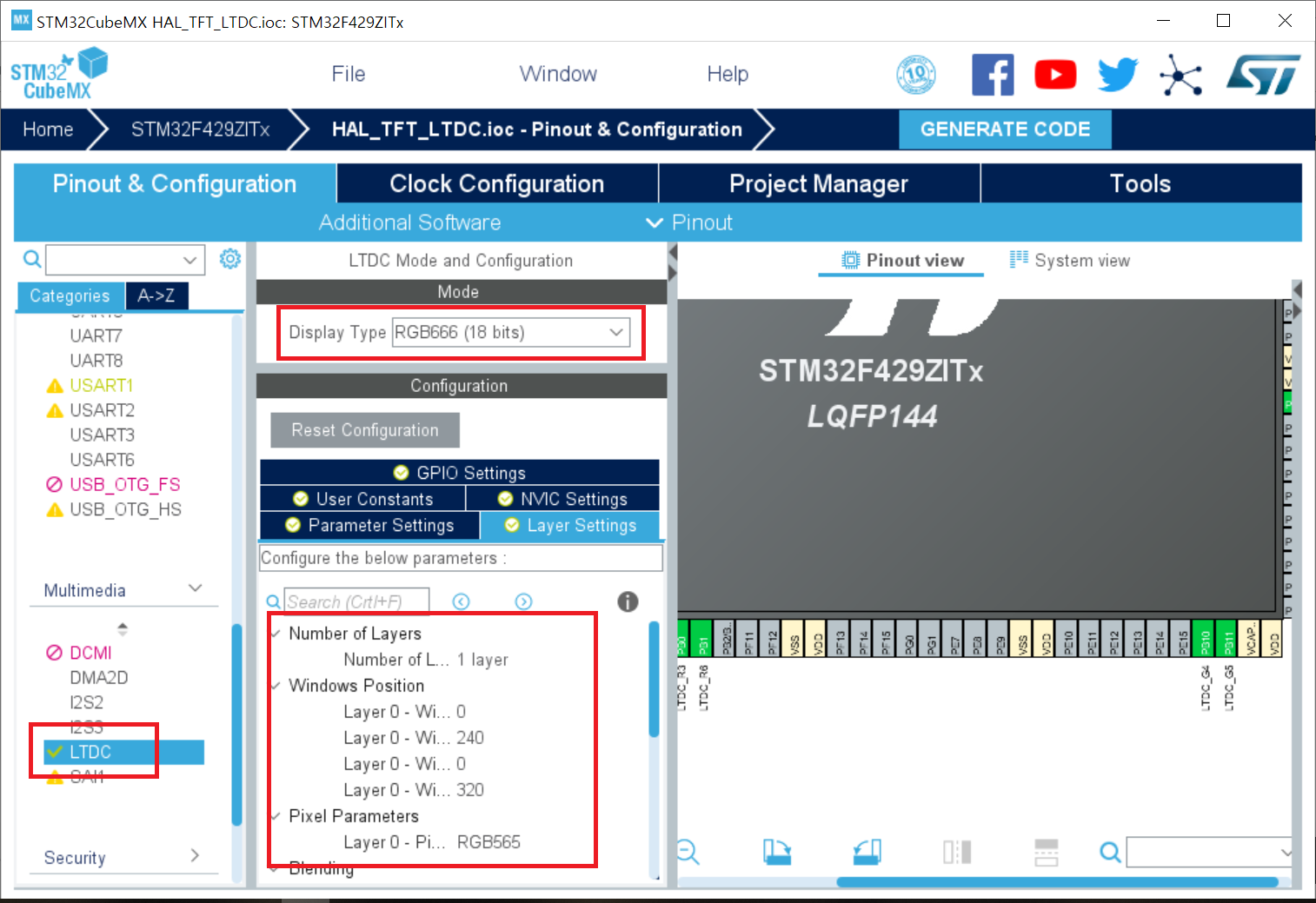

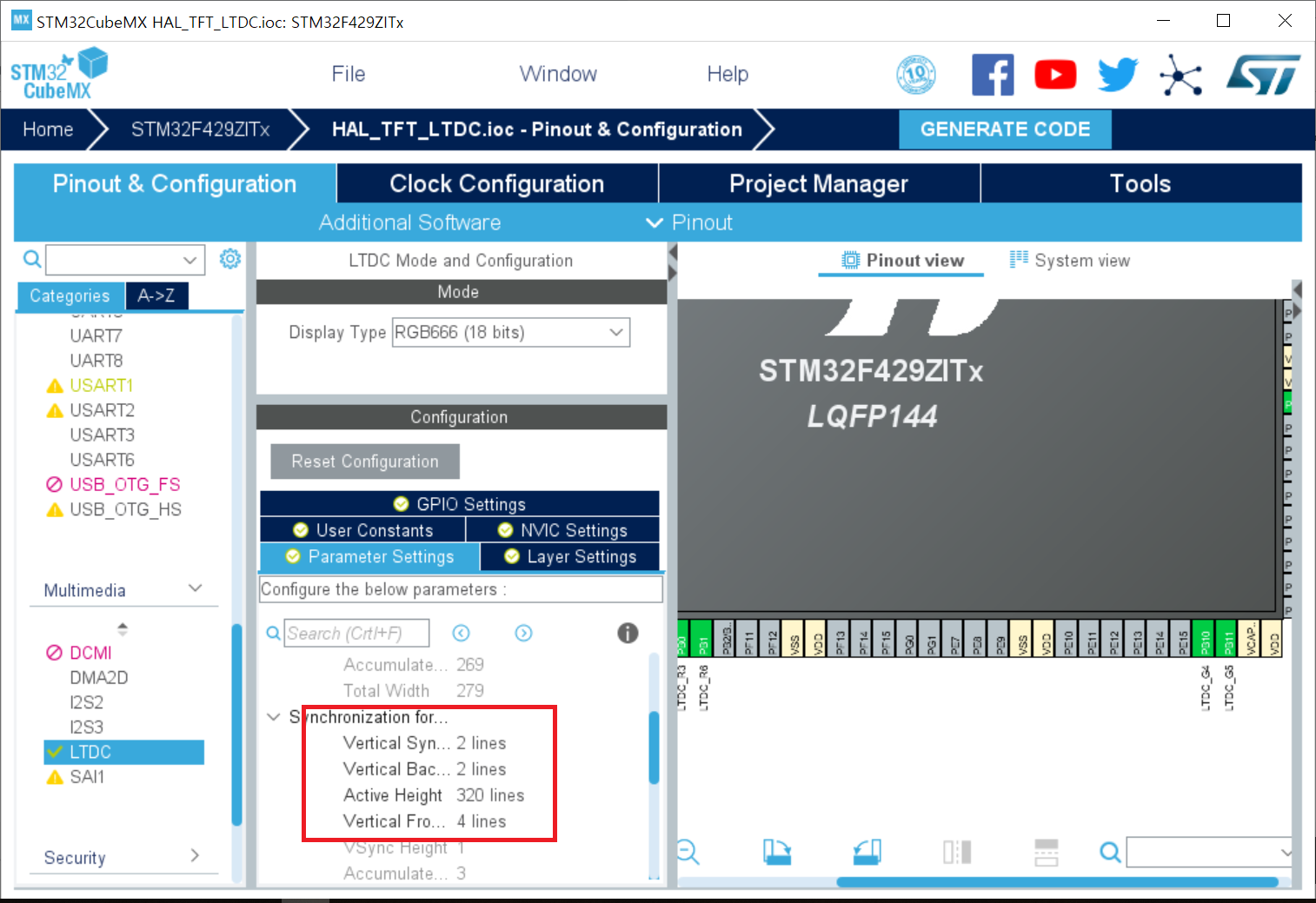

다음은 LTDC 설정을 하는데, 먼저 TFT쪽을 보면 다음과 같이 주어진 SYNC에 맞춰서 동작시킬 수 있다





그리고 코드를 생성한다. 코드에 추가할 내용은 10가지 컬러를 생성하고, 1초마다 GRAM으로 설정된 frame 버퍼에 10가지 컬러를 순차적으로 띄우는 작업이다
This file contains bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
#include "lcd_ili9341.h" | |
extern SPI_HandleTypeDef hspi5; | |
void LCD_WriteCommand(uint8_t command) | |
{ | |
uint8_t dummy; | |
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_13, GPIO_PIN_RESET); //DCX LOW | |
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_RESET); //CSX LOW | |
HAL_SPI_TransmitReceive(&hspi5, &command, &dummy, 1, 0xFFFF); | |
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_SET); //CSX HIGH | |
} | |
void LCD_WriteData(uint8_t data) | |
{ | |
uint8_t dummy; | |
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_13, GPIO_PIN_SET); //DCX HIGH | |
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_RESET); //CSX LOW | |
HAL_SPI_TransmitReceive(&hspi5, &data, &dummy, 1, 50); | |
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_SET); //CSX HIGH | |
} | |
void LCD_PowerOn(void) | |
{ | |
LCD_WriteCommand(0xCA); | |
LCD_WriteData(0xC3); | |
LCD_WriteData(0x08); | |
LCD_WriteData(0x50); | |
LCD_WriteCommand(LCD_POWERB); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0xC1); | |
LCD_WriteData(0x30); | |
LCD_WriteCommand(LCD_POWER_SEQ); | |
LCD_WriteData(0x64); | |
LCD_WriteData(0x03); | |
LCD_WriteData(0x12); | |
LCD_WriteData(0x81); | |
LCD_WriteCommand(LCD_DTCA); | |
LCD_WriteData(0x85); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x78); | |
LCD_WriteCommand(LCD_POWERA); | |
LCD_WriteData(0x39); | |
LCD_WriteData(0x2C); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x34); | |
LCD_WriteData(0x02); | |
LCD_WriteCommand(LCD_PRC); | |
LCD_WriteData(0x20); | |
LCD_WriteCommand(LCD_DTCB); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x00); | |
LCD_WriteCommand(LCD_FRC); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x1B); | |
LCD_WriteCommand(LCD_DFC); | |
LCD_WriteData(0x0A); | |
LCD_WriteData(0xA2); | |
LCD_WriteCommand(LCD_POWER1); | |
LCD_WriteData(0x10); | |
LCD_WriteCommand(LCD_POWER2); | |
LCD_WriteData(0x10); | |
LCD_WriteCommand(LCD_VCOM1); | |
LCD_WriteData(0x45); | |
LCD_WriteData(0x15); | |
LCD_WriteCommand(LCD_VCOM2); | |
LCD_WriteData(0x90); | |
LCD_WriteCommand(LCD_MAC); | |
LCD_WriteData(0xC8); | |
LCD_WriteCommand(LCD_3GAMMA_EN); | |
LCD_WriteData(0x00); | |
LCD_WriteCommand(LCD_RGB_INTERFACE); | |
LCD_WriteData(0xC2); | |
LCD_WriteCommand(LCD_DFC); | |
LCD_WriteData(0x0A); | |
LCD_WriteData(0xA7); | |
LCD_WriteData(0x27); | |
LCD_WriteData(0x04); | |
/* colomn address set */ | |
LCD_WriteCommand(LCD_COLUMN_ADDR); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0xEF); | |
/* Page Address Set */ | |
LCD_WriteCommand(LCD_PAGE_ADDR); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x01); | |
LCD_WriteData(0x3F); | |
LCD_WriteCommand(LCD_INTERFACE); | |
LCD_WriteData(0x01); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x06); | |
LCD_WriteCommand(LCD_GRAM); | |
HAL_Delay(200); | |
LCD_WriteCommand(LCD_GAMMA); | |
LCD_WriteData(0x01); | |
LCD_WriteCommand(LCD_PGAMMA); | |
LCD_WriteData(0x0F); | |
LCD_WriteData(0x29); | |
LCD_WriteData(0x24); | |
LCD_WriteData(0x0C); | |
LCD_WriteData(0x0E); | |
LCD_WriteData(0x09); | |
LCD_WriteData(0x4E); | |
LCD_WriteData(0x78); | |
LCD_WriteData(0x3C); | |
LCD_WriteData(0x09); | |
LCD_WriteData(0x13); | |
LCD_WriteData(0x05); | |
LCD_WriteData(0x17); | |
LCD_WriteData(0x11); | |
LCD_WriteData(0x00); | |
LCD_WriteCommand(LCD_NGAMMA); | |
LCD_WriteData(0x00); | |
LCD_WriteData(0x16); | |
LCD_WriteData(0x1B); | |
LCD_WriteData(0x04); | |
LCD_WriteData(0x11); | |
LCD_WriteData(0x07); | |
LCD_WriteData(0x31); | |
LCD_WriteData(0x33); | |
LCD_WriteData(0x42); | |
LCD_WriteData(0x05); | |
LCD_WriteData(0x0C); | |
LCD_WriteData(0x0A); | |
LCD_WriteData(0x28); | |
LCD_WriteData(0x2F); | |
LCD_WriteData(0x0F); | |
LCD_WriteCommand(LCD_SLEEP_OUT); | |
HAL_Delay(200); | |
LCD_WriteCommand(LCD_DISPLAY_ON); | |
/* GRAM start writing */ | |
LCD_WriteCommand(LCD_GRAM); | |
} |
This file contains bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
/* Includes ------------------------------------------------------------------*/ | |
#include "main.h" | |
/* Private includes ----------------------------------------------------------*/ | |
/* USER CODE BEGIN Includes */ | |
#include "lcd_ili9341.h" | |
/* USER CODE END Includes */ | |
/* Private typedef -----------------------------------------------------------*/ | |
/* USER CODE BEGIN PTD */ | |
/* USER CODE END PTD */ | |
/* Private define ------------------------------------------------------------*/ | |
/* USER CODE BEGIN PD */ | |
/* USER CODE END PD */ | |
/* Private macro -------------------------------------------------------------*/ | |
/* USER CODE BEGIN PM */ | |
/* USER CODE END PM */ | |
/* Private variables ---------------------------------------------------------*/ | |
LTDC_HandleTypeDef hltdc; | |
SPI_HandleTypeDef hspi5; | |
UART_HandleTypeDef huart1; | |
/* USER CODE BEGIN PV */ | |
/* USER CODE END PV */ | |
/* Private function prototypes -----------------------------------------------*/ | |
void SystemClock_Config(void); | |
static void MX_GPIO_Init(void); | |
static void MX_LTDC_Init(void); | |
static void MX_SPI5_Init(void); | |
static void MX_USART1_UART_Init(void); | |
/* USER CODE BEGIN PFP */ | |
/* USER CODE END PFP */ | |
/* Private user code ---------------------------------------------------------*/ | |
/* USER CODE BEGIN 0 */ | |
#define LCD_FRAMEBUFFER_SIZE (LCD_PIXEL_WIDTH * LCD_PIXEL_HEIGHT) | |
uint16_t frame_buffer[LCD_FRAMEBUFFER_SIZE]; | |
/* USER CODE END 0 */ | |
/** | |
* @brief The application entry point. | |
* @retval int | |
*/ | |
int main(void) | |
{ | |
/* USER CODE BEGIN 1 */ | |
int color[] = { | |
LCD_COLOR_WHITE, | |
LCD_COLOR_BLACK, | |
LCD_COLOR_GREY, | |
LCD_COLOR_BLUE, | |
LCD_COLOR_BLUE2, | |
LCD_COLOR_RED, | |
LCD_COLOR_MAGENTA, | |
LCD_COLOR_GREEN, | |
LCD_COLOR_CYAN, | |
LCD_COLOR_YELLOW | |
}; | |
/* USER CODE END 1 */ | |
/* MCU Configuration--------------------------------------------------------*/ | |
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */ | |
HAL_Init(); | |
/* USER CODE BEGIN Init */ | |
/* USER CODE END Init */ | |
/* Configure the system clock */ | |
SystemClock_Config(); | |
/* USER CODE BEGIN SysInit */ | |
/* USER CODE END SysInit */ | |
/* Initialize all configured peripherals */ | |
MX_GPIO_Init(); | |
MX_LTDC_Init(); | |
MX_SPI5_Init(); | |
MX_USART1_UART_Init(); | |
/* USER CODE BEGIN 2 */ | |
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_SET); | |
LCD_PowerOn(); | |
HAL_LTDC_SetAddress(&hltdc, (uint32_t)frame_buffer, 0); | |
/* USER CODE END 2 */ | |
/* Infinite loop */ | |
/* USER CODE BEGIN WHILE */ | |
while (1) | |
{ | |
/* USER CODE END WHILE */ | |
/* USER CODE BEGIN 3 */ | |
for(int i=0; i<10; i++) { | |
for(int j=0; j<LCD_FRAMEBUFFER_SIZE; j++) { | |
frame_buffer[j] = color[i]; | |
} | |
HAL_Delay(1000); | |
} | |
} | |
/* USER CODE END 3 */ | |
} |
