Jmod-BT-1 921600 보드레이트로 설정하기

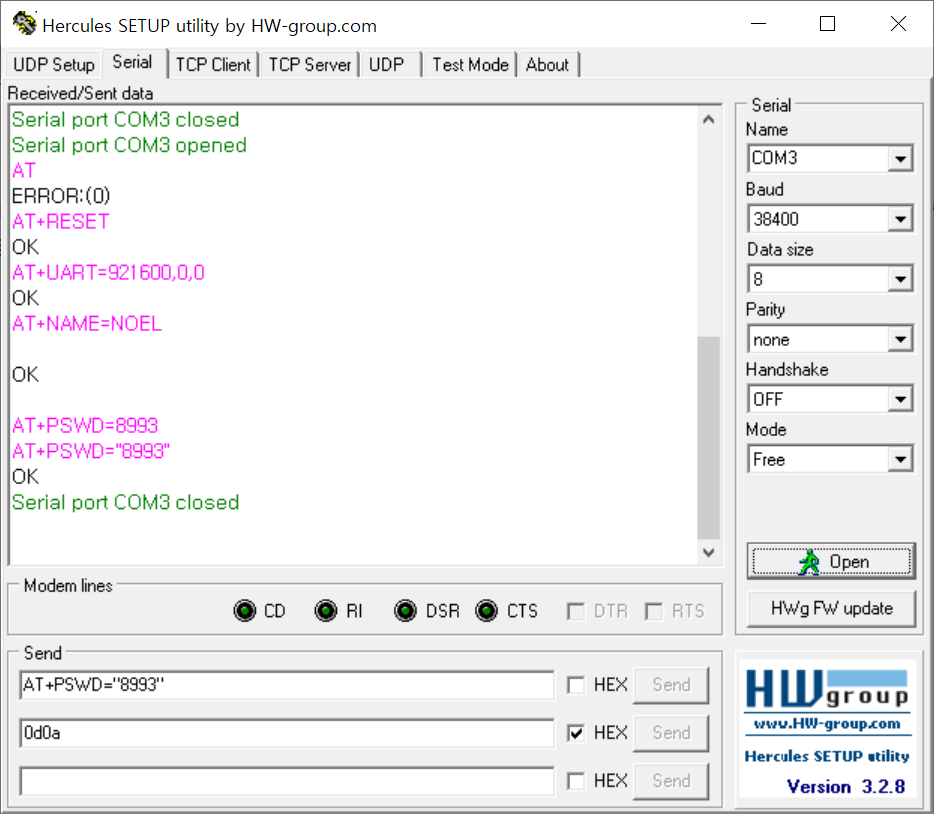

Jmod-BT-1을 사용하던 중 먹통이 생겨서 다시 셋업을 하려고 한다. 스위치를 CFG로 옮긴 상태에서 전원을 인가하면 4초 간격으로 LED가 깜빡일 것이다. hercules_3-2-8을 실행해서 AT 명령어를 실행시킨다.



아래 링크에서 프로그램을 MCU에 다운로드 후 UART를 개방한다

https://gist.github.com/surinoel/62600e3f8efecc36ece00f540f4fdae8#file-jmodbt_setup-c

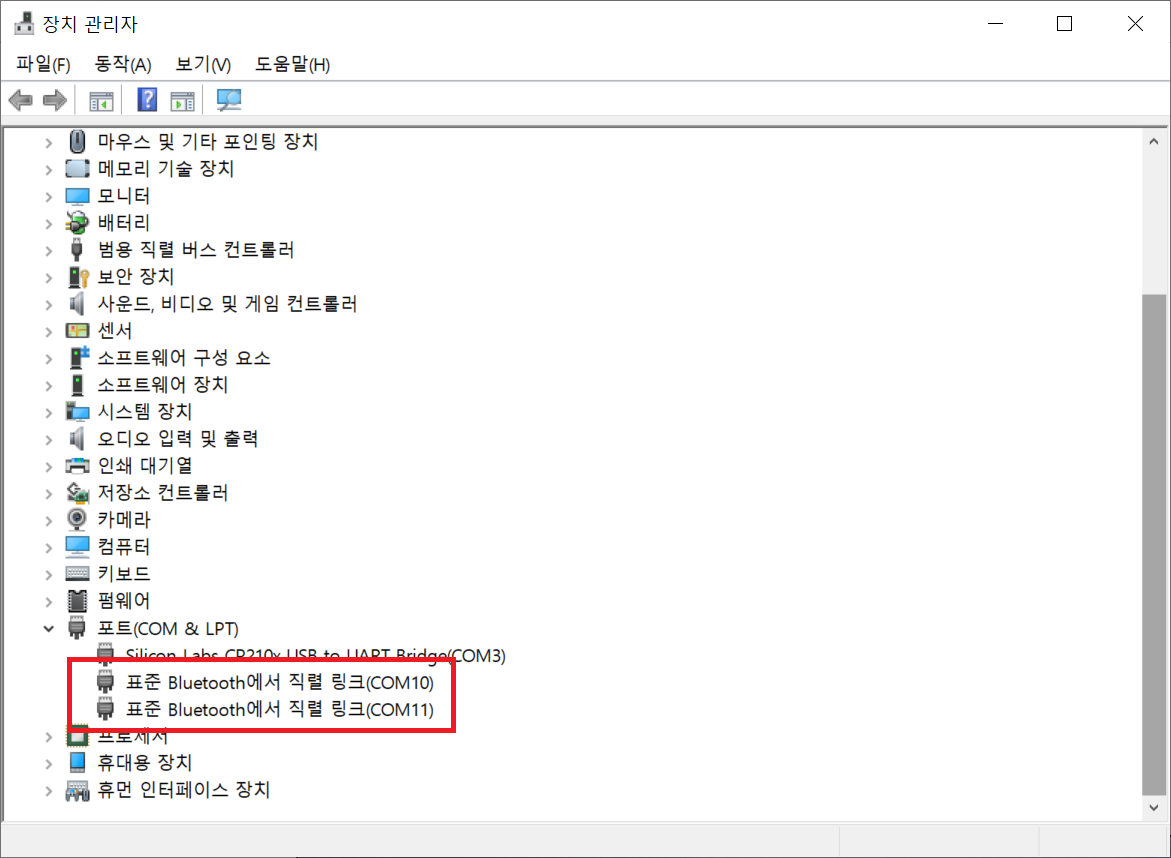

설정 후 장치관리자에서 아래와 같이 블루투스가 포트에 잡혀야 한다





하루 간 지속적으로 잡히지 않았는데, 초기화 후에 노트북 제조사 서포트에서 블루투스 드라이버를 다시 설치했더니 오류없이 설치되었다

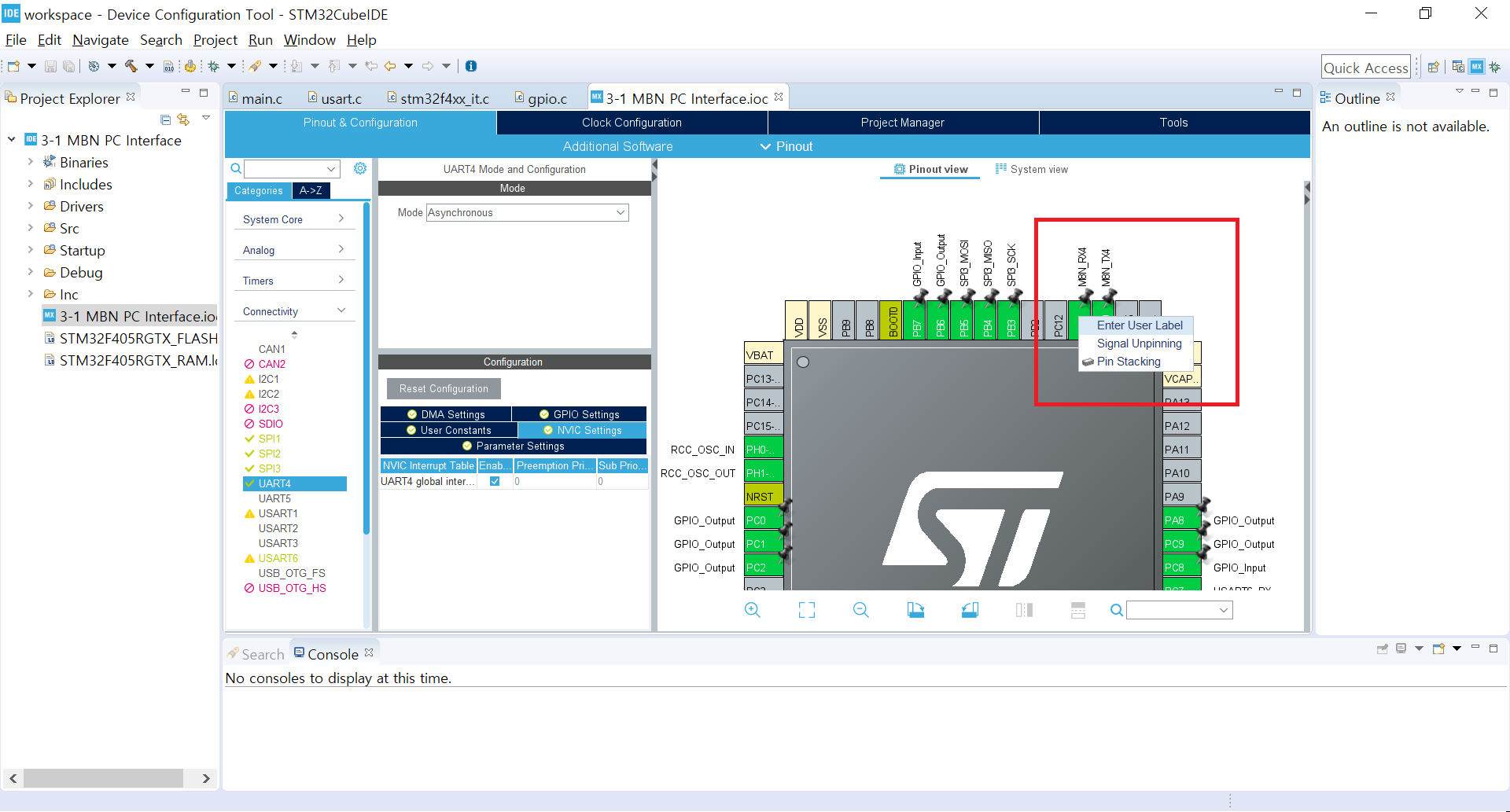

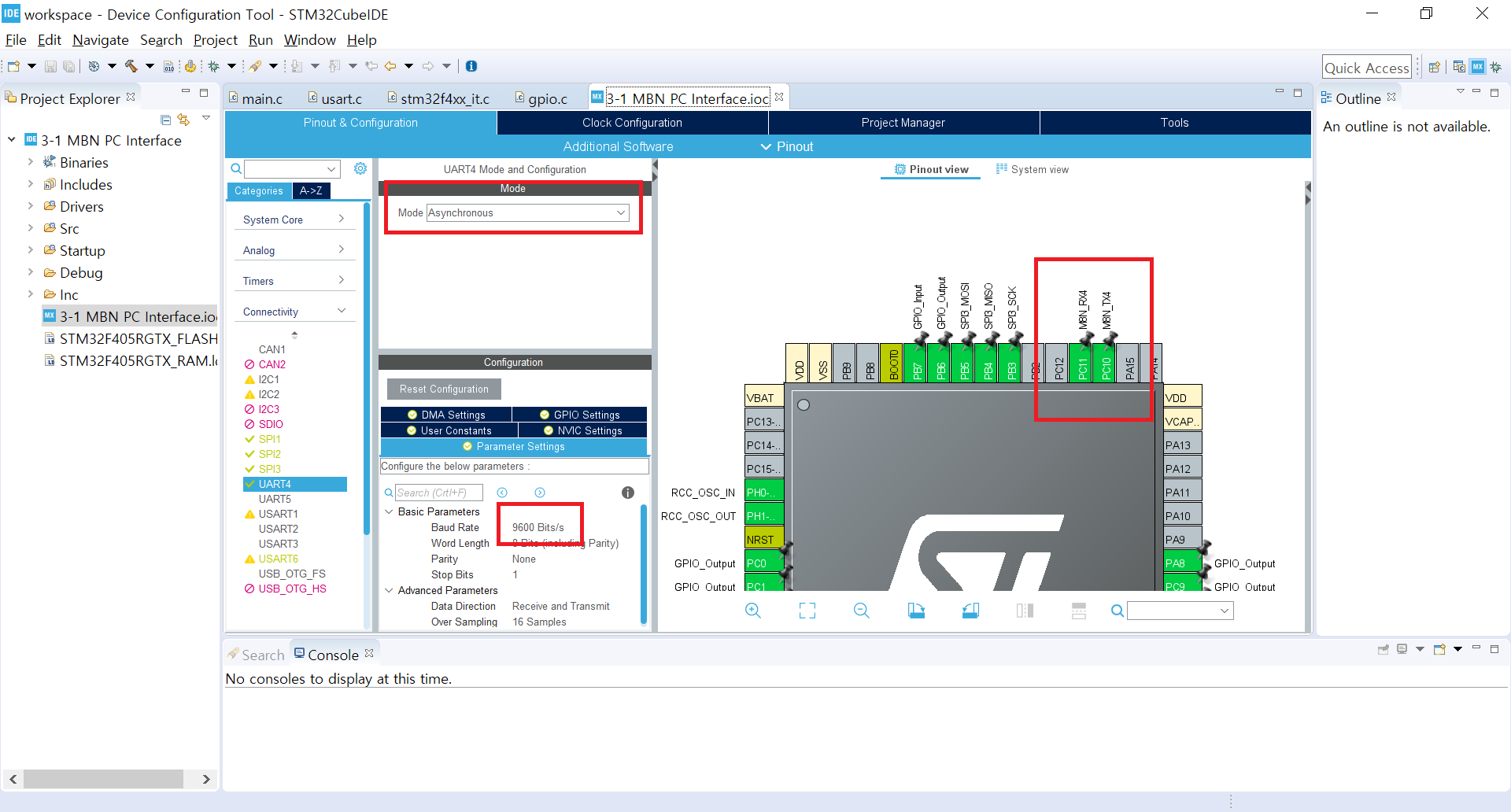

옵션을 통해 원하는 이름으로 정할 수 있다



코드를 생성한다

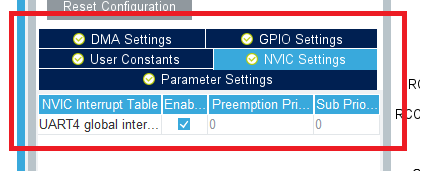

main.c에 수신 인터럽트를 사용하기 위해 enable 코드를 넣어준다

LL_USART_EnableIT_RXNE(UART4);



그리고 stm32f4xx_it.c에 핸들러 함수를 다음과 같이 작성한다. 즉 수신되자마자 PC쪽으로 송신하는 코드다

void UART4_IRQHandler(void)
{
if(LL_USART_IsActiveFlag_RXNE(UART4))
{
LL_USART_ClearFlag_RXNE(UART4);
uart4_rx_data = LL_USART_ReceiveData8(UART4);
uart4_rx_flag = 1;

LL_USART_TransmitData8(USART6, uart4_rx_data);
}
}

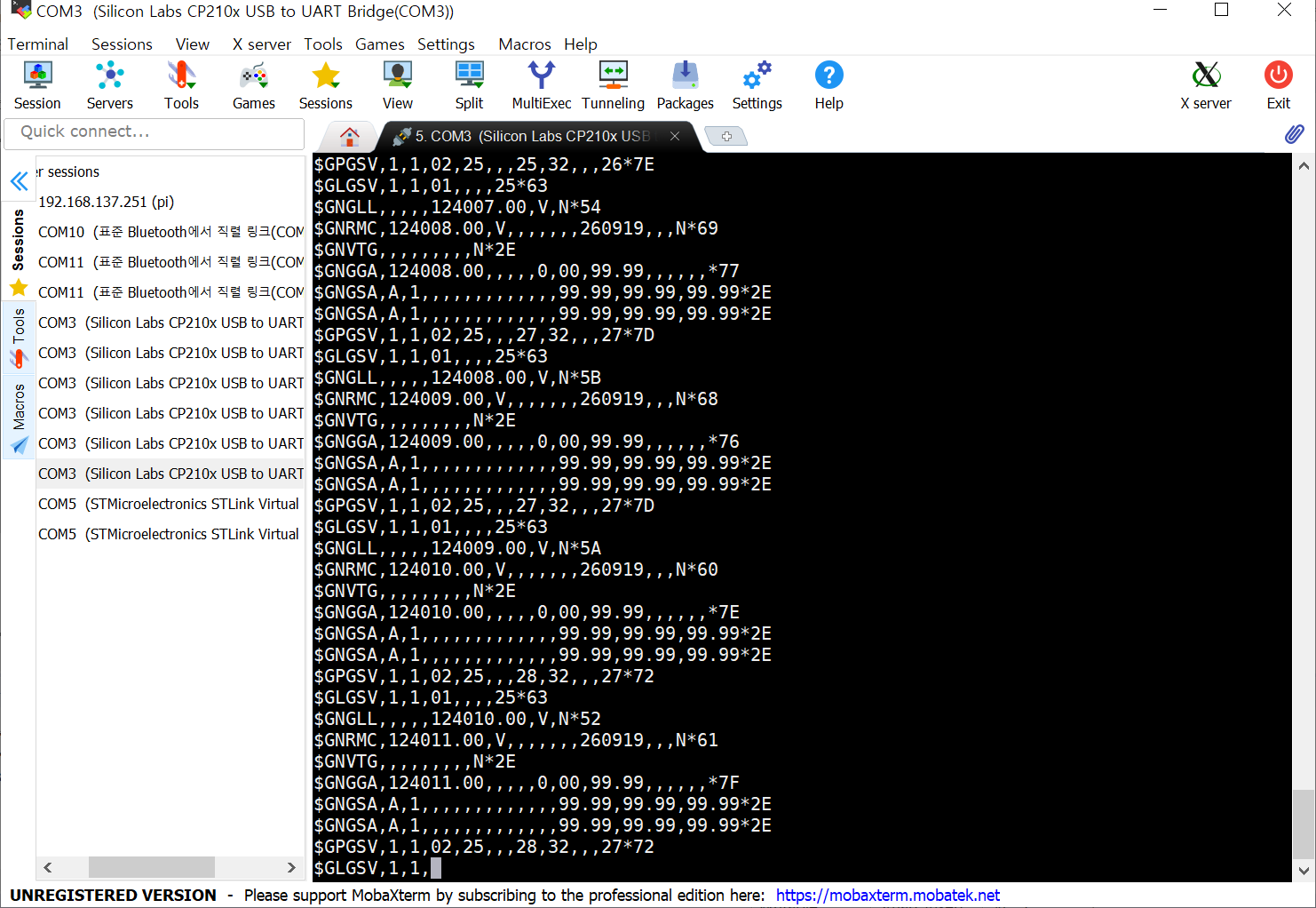

usb2uart로 데이터를 전달할 때의 모습

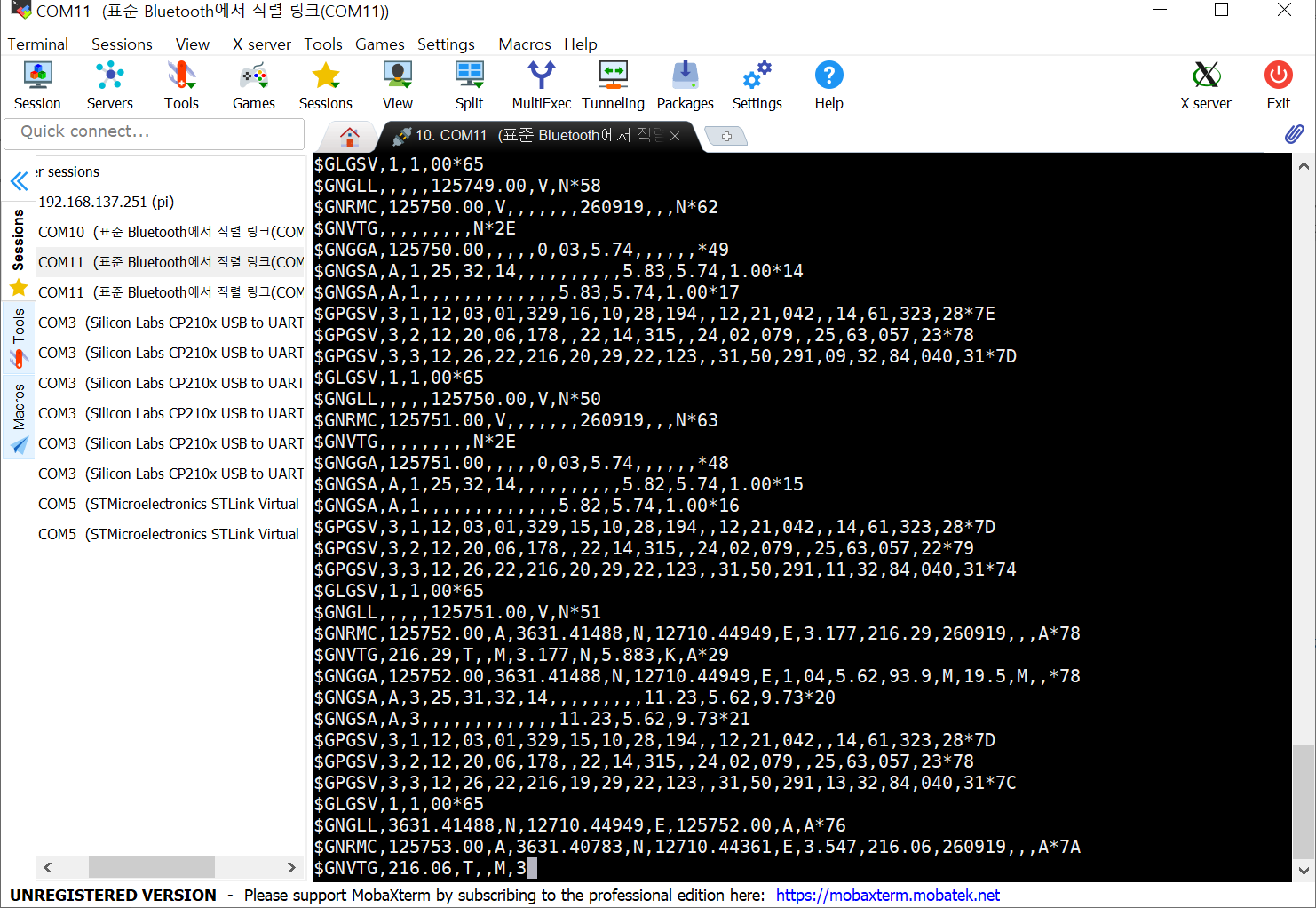

똑같이 블루투스로 연결하면, 다음과 같은 화면이 나온다
